Оверхаузеровский градиентометр GradiMag

Классификационный номер ET.01.03.02.01.01.01
Есть поставщики Связаться с поставщиками
Оверхаузеровский градиентометр GradiMag

GradiMag — высокоточный двухканальный оверхаузеровский магнитометр позволяющий измерять модуль вектора магнитного поля и его градиент. GradiMag может использоваться в качестве полевого пешеходного магнитометра, градиентометра или автономной магнитовариационной станции (МВС). Использование режима градиентометра особенно удобно при выполнении археологических исследований и некоторых видах инженерных изысканий, когда объекты поиска находятся неглубоко и хорошо выделяются в поле градиента. Интерпретация градиента магнитного поля не требует наличия магнитовариационной станции, установка которой не всегда возможна.

GradiMag обладает высокой разрешающей способностью, быстродействием, стабильностью показаний во времени и возможностью подключения ГЛОНАСС / GPS приемника. Звуковая индикация данных упрощает использование прибора в поле, особенно при решении задач военно-исторического поискового движения или поиска коммуникаций. Каждый GradiMag проходит метрологические испытания и поставляется со свидетельством о калибровке выполненном на аттестованной мере магнитной индукции.

Отличительные особенности последнего поколения градиентометров GradiMag:

  • Абсолютно новые и герметичные конструкции корпусов датчика и пульта управления
  • Новый удобный транспортировочный кейс
  • Кабели новой усиленной конструкции
  • Новая эргономичная разгрузка для ещё более комфортной работы

GradiMag обеспечивает все общепринятые режимы работы:

  • Площадная или профильная съемка с автоматическим вводом номера профиля, пикета, времени
  • Режим непрерывных измерений с циклом от 2 секунд
  • Магнитовариационная автономная или удалённая базовая станция с записью результатов измерений в энергонезависимую память.
  • Тестовый режим без сохранения данных с вычислением среднего значения и СКО
  • Данные сохраняются в txt (ASCII) формате

Область применения градиентометров GradiMag:

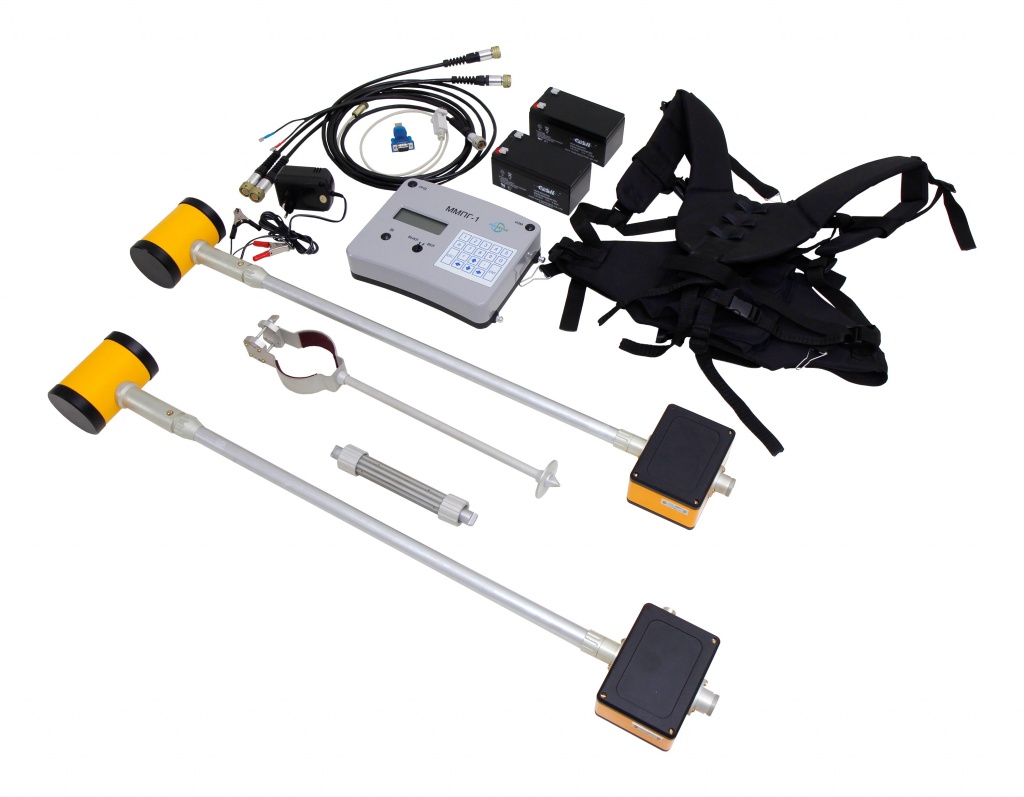

Комплектация:

  • Датчик магнитометра – 2 шт.
  • Пульт управления
  • Конструкционные составляющие штанги градиентометра
  • Кабель связи пульт-магнитометр – 2 шт.
  • Кабель RS-232
  • Конвертер RS-232 -> USB
  • Кабель питания
  • Аккумулятор – 2 шт.
  • Зарядное устройство
  • Разгрузочный жилет
  • Транспортировочный кейс
  • ПО на CD для выгрузки данных
  • Свидетельство о калибровке на аттестованной мере магнитной индукции
  • Техническая документация


Характеристики Оверхаузеровский градиентометр GradiMag
Тип и принцип работы
протонный магнитометр-градиентометр на эффекте Оверхаузера
Количество каналов измерения
2
Рабочий диапазон полей
20 000 ÷ 100 000 нТл
Абсолютная погрешность
1 нТл
Чувствительность
СКО до 0.03 нТл в цикле 2 с / 0.052 нТл/√Hz
Разрешение
0.01 нТл
Оптимальный угол между осью датчика и вектором поля
90°
Рабочий диапазон наклонений относительно оптимального угла
± 45°
Ориентационная погрешность
0.5 нТл (±45°)
Градиентоустойчивость
10 000 нТл/м
Минимальный цикл измерений
2 сек
Стабильность радикала
10 лет при н.у.
Интерфейс связи с ПК
USB (через RS-232->USB конвертер)
Объем памяти
125 000 измерений в режиме МВС или 62 000 в ручном режиме
Напряжение питания
12 В
Энергопотребление
4.7 Вт в цикле 2 с 3.2 Вт в цикле 3 с 1.4 Вт в цикле 10 с
Диапазон рабочих температур
–40 ÷ +60 °C, читаемость дисплея обеспечивается при температурах выше -20 °C
Масса рабочего комплекта
4.5 кг с одним датчиком и АКБ 6 кг с двумя датчиками на штанге и АКБ
Номинальная ёмкость АКБ
3.3 А·ч
Время непрерывной работы при полностью заряженном АКБ и температуре 20 °C
8.3 ч в цикле 2 с 12.5 ч в цикле 3 с 28.9 ч в цикле 10 с
