Цифровой акселерометр ZET 7152-E

Классификационный номер ET.01.02.03.03.06.03.01.02-001.404
Есть поставщики Связаться с поставщиками
Цифровой акселерометр ZET 7152-E

Цифровой акселерометр ZET 7152-E представляет собой вибродатчик со встроенным трёхкомпонентным чувствительным элементом, осуществляющим преобразование постоянной составляющей ускорения в цифровой код по трём взаимно перпендикулярным осям X, Y и Z.

Значения виброскорости и виброперемещения вычисляются математически встроенным процессором. Расчёт усреднённого значения проводится как среднее для линейного ускорения и среднеквадратичное для всех остальных параметров.

Датчики устанавливаются на объекте измерений и по линиям связи подключаются к узлам сбора и обработки информации (УСИ), которые представляют из себя электротехнический шкаф с установленными в нём интерфейсными и вспомогательными модулями.

Электротехнический шкаф ZETLAB значительно меньше аналогового, а преимуществом модулей ZETSENSOR является легкий монтаж и демонтаж, а так же индикация питания и передача сигнала, что в свою очередь облегчает диагностику системы на объекте.

В базовый комплект поставки датчика лабораторного исполнения входит:

  • цифровой акселерометр ZET 7152-E;
  • комплект эксплуатационной документации.

Особенности:

  • Встроенные трёхкомпонентный вибродатчик
  • Измеряемы параметры: линейное ускорение, виброускорение, виброскорость, виброперемещение
  • Диапазон измерений линейного ускорения от -3800 до 3800 м/с2
  • Диапазон измерений виброускорения от 4 до 2500 м/с2
  • Интерфейс передачи данных CAN 2.0
  • Промышленное или лабораторное исполнение
Характеристики Цифровой акселерометр ZET 7152-E
Измеряемый параметр
линейное ускорение, виброускорение, виброскорость, виброперемещение
Количество осей
3 (X, Y, Z)
Частотный диапазон
от пост. до 400 Гц — линейное ускорение от 3 до 400 Гц от 10 до 400 Гц
Диапазон измерений:
Линейное ускорение
от -3800 до 3800 м/с2
Виброускорение по частотным диапазонам, СКЗ от 3 до 400 Гц (до 100, если включен ФНЧ)
от 4 до 2500 м/с2
Виброускорение по частотным диапазонам, СКЗ от 10 до 400 Гц (до 100, если включен ФНЧ)
от 4 до 2500 м/с2
Виброскорость по частотным диапазонам, СКЗ от 3 до 400 Гц (до 100, если включен ФНЧ)
от 0,03 до 35 м/с
Виброскорость по частотным диапазонам, СКЗ от 10 до 400 Гц (до 100, если включен ФНЧ)
от 0,02 до 35 м/с
Виброперемещение по частотным диапазонам, СКЗ от 3 до 400 Гц (до 100, если включен ФНЧ)
от 2 до 1500 мм
Виброперемещение по частотным диапазонам, СКЗ от 10 до 400 Гц (до 100, если включен ФНЧ)
от 1 до 1500 мм
Погрешность измерения:
линейное ускорение
± 50 м/с²
виброускорение
3 %
виброскорость
6 %
виброперемещение
10 %
Погрешность измерения, дополнительная (от изменения температуры)
0,1 %/10 °С
Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины)
2 м/с2
Выдаваемые значения
мгновенные или усреднённые
Контроль работоспособности в реальном времени
качество синхронизации, качество данных
Проверка достоверности измерений
проверка целостности чувствительного элемента
Частота обновления данных:
Линейное ускорение
10 Гц — усредненное значение; 10, 50, 400, 1000 Гц — мгновенные
Виброускорение, виброскорость или виброперемещение
10 Гц — усредненное значение; 1000 Гц — мгновенные
Тип датчика
встроенный акселерометр
Интерфейс передачи данных
CAN 2.0
Скорость обмена
100, 300, 1000 кбит/с
Питание устройства
от 9 до 24 В
Мощность потребления
0,5 Вт
Защита от переполюсовки
есть
Габаритные размеры
71×39×17 мм
Масса
35 г
Температурный диапазон эксплуатации
от -40 до +80 °С
Исполнение
Стандартное (металлический корпус) / Лабораторное (пластиковый корпус) / Взрывозащищённое (взрывозащита типа 0ЕхiaIICT6 Х) / OEM (плата без корпуса; может быть покрыта компаундом)
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ ЭМС:
МЭК 61000-4-2 (IEC 61000-4-2), ESD
контакт 4 кВ; воздух 8 кВ
МЭК 61000-4-4 (IEC 61000-4-4), EFT
питание 0,5 кВ; сигнал 0,25 кВ
МЭК 61000-4-5 (IEC 61000-4-5), Surge
500 В

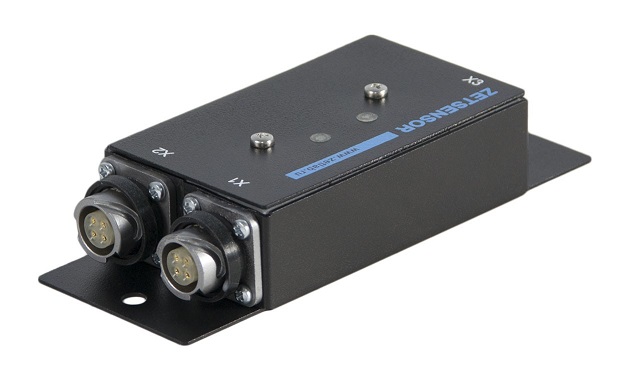

Фото/видео галерея Цифровой акселерометр ZET 7152-E
