Сейсмоприемник ВС-1313

Классификационный номер ET.01.02.03.03.05.01-001.404
Есть поставщики Связаться с поставщиками
Сейсмоприемник ВС-1313

Сейсмоприемники ВС 1313 являются основными средствами измерения параметров колебания поверхности земли, в системах контроля сейсмического воздействия (СКСВ).

Сейсмоприёмники пьезоэлектрические ВС 1313 предназначены для преобразования параметров вибраций в пропорциональный электрический сигнал. Измерения проводятся одновременно по 3 взаимноперпендикулярным осям X, Y и Z.

Сейсмоприёмники ВС 1313 являются сейсмическими акселерометрами, измеряемый параметр — виброускорение. Для сейсмодатчиков ВС 1313 предусмотрена система электрического возбуждения чувствительного элемента с помощью актюатора для определения действительного значения коэффициента преобразования при их периодической поверки без демонтажа. Также в сейсмоприёмниках ВС 1313 предусмотрена система контроля питания.

Особенности:

  • измеряемый параметр — виброускорение (ВС 1313) или виброскорость (ВС 1313-V);
  • чувствительность по ускорению 0,5 В/(м×с−2);
  • чувствительность по скорости 0,1 В/(мм×с−1);
  • частотный диапазон для сейсмоприёмников ВС 1313: 0,3…400 Гц;
  • частотный диапазон для сейсмоприёмников BC 1313-V: 1…100 Гц;
  • встроенная система электрической калибровки и контроля питания.

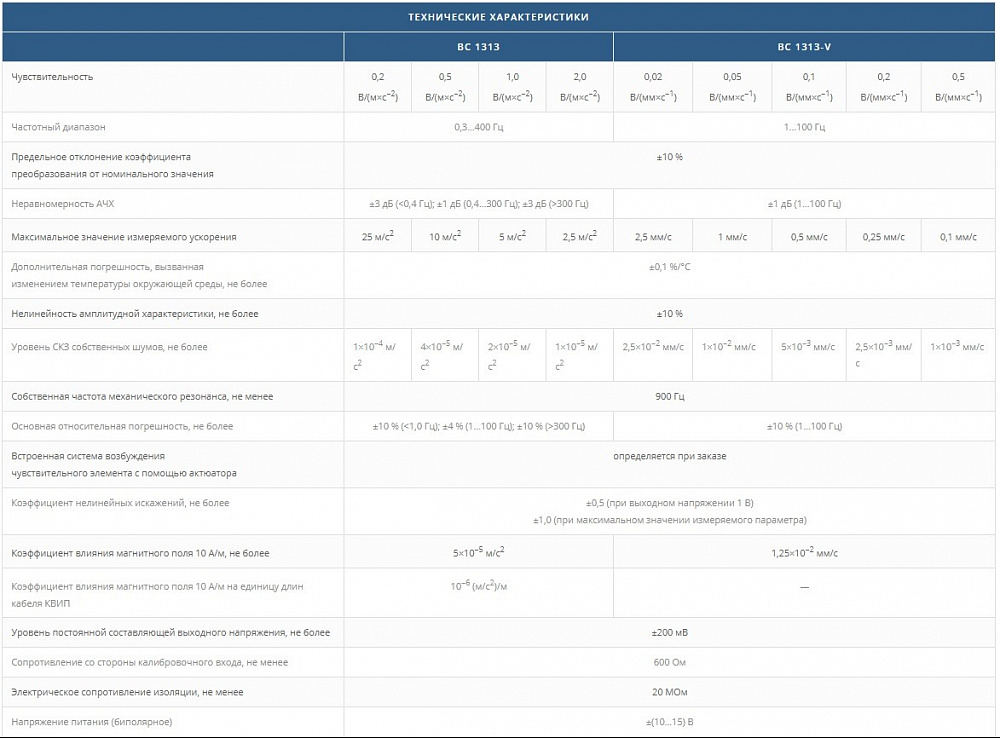

Характеристики Сейсмоприемник ВС-1313
Модель
ВС 1313 / ВС 1313-V
Чувствительность
0,2 В/(м×с−2); 0,5 В/(м×с−2); 1,0 В/(м×с−2); 2,0 В/(м×с−2); / 0,02 В/(мм×с−1); 0,05 В/(мм×с−1); 0,1 В/(мм×с−1); 0,2 В/(мм×с−1); 0,5 В/(мм×с−1)
Частотный диапазон
0,3…400 Гц / 1…100 Гц
Предельное отклонение коэффициента преобразования от номинального значения
±10 %
Неравномерность АЧХ
±3 дБ (<0,4 Гц); ±1 дБ (0,4…300 Гц); ±3 дБ (>300 Гц) / ±1 дБ (1…100 Гц)
Максимальное значение измеряемого ускорения
25 м/с2; 10 м/с2; 5 м/с2; 2,5 м/с2 / 2,5 мм/с; 1 мм/с; 0,5 мм/с; 0,25 мм/с; 0,1 мм/с
Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более
±0,1 %/°С
Нелинейность амплитудной характеристики, не более
±10 %
Уровень СКЗ собственных шумов, не более
1×10−4 м/с2; 4×10−5 м/с2; 2×10−5 м/с2; 1×10−5 м/с2; 2,5×10−2 мм/с; 1×10−2 мм/с; 5×10−3 мм/с; 2,5×10−3 мм/с; 1×10−3 мм/с
Собственная частота механического резонанса, не менее
900 Гц
Основная относительная погрешность, не более
±10 % (<1,0 Гц); ±4 % (1…100 Гц); ±10 % (>300 Гц) / ±10 % (1…100 Гц)
Встроенная система возбуждения чувствительного элемента с помощью актюатора
определяется при заказе
Коэффициент нелинейных искажений, не более
±0,5 (при выходном напряжении 1 В) / ±1,0 (при максимальном значении измеряемого параметра)
Коэффициент влияния магнитного поля 10 А/м, не более
5×10−5 м/с2 / 1,25×10−2 мм/с
Коэффициент влияния магнитного поля 10 А/м на единицу длин кабеля КВИП
10−6 (м/с2)/м / -
Уровень постоянной составляющей выходного напряжения, не более
±200 мВ
Сопротивление со стороны калибровочного входа, не менее
600 Ом
Электрическое сопротивление изоляции, не менее
20 МОм
Напряжение питания (биполярное)
±(10…15) В
Кабель
встроенный, без разъёма
Длина кабеля стандартная
2 м
Длина кабеля максимальная
600 м
Относительная влажность воздуха (при 25 °С)
20…90 %
Атмосферное давление
84…106,7 кПа
Температурный диапазон
−40 … +70 °С

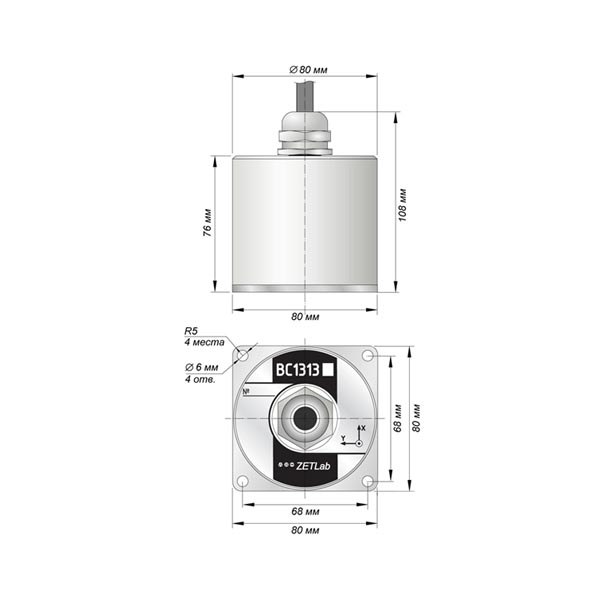

Габаритные размеры (без кабеля), не более
∅80×76 мм
Масса
1,2 кг
Назначенная наработка на отказ, не менее
10 000 часов
Средний срок службы, не менее
10 лет
Степень защиты от попадания пыли и влаги
IP68

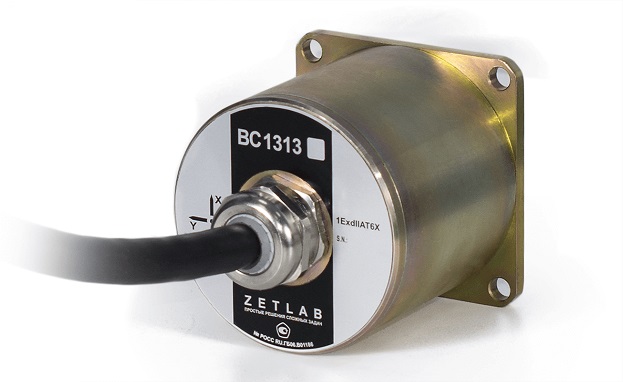

Фото/видео галерея Сейсмоприемник ВС-1313
