Геофон GS-32CT

Классификационный номер ET.01.02.03.03.01.01-001.340
Есть поставщики Связаться с поставщиками
Геофон GS-32CT

Геофон GS-32CT (Close Tolerance – низкий допуск) по своим параметрам и конструктивному исполнению аналогичен геофону GS-20DX, но отличается узкими допусками по параметрам, тем самым обеспечивая наивысшее качество и однородность данных. Геофоны GS-32CT преимущественно используются в промысловой сейсморазведке в составе групп из 12 геофонов.

Собственная частота модели GS-32CT составляет 10 Гц. Геофоны могут использоваться с верхним пределом частоты пропускания более 250 Гц. Допуски по частоте, сопротивлению катушки, чувствительности и затуханию составляют не более 2,5%.

Геофон выпускается в двух исполнениях:

  • GS-32CT 10 Гц, 395 Ом, вертикальный;
  • GS-32CT 10 Гц 395 Ом, горизонтальный.


Характеристики Геофон GS-32CT
Сопротивление геофона, Ом
395±2,5%
Сопротивление геофона c шунтом 1кОм, Ом
283±2,5%
Собственная частота, Гц
10±2,5%
Верхний предел частоты пропускания, Гц
≥ 250
Затухание в разомкнутой цепи, %
31,6
Затухание в закрытой цепи, с шунтом 1кОм %
70±2,5%
Чувствительность в разомкнутой цепи, В/м/с
27,5
Чувствительность в закрытой цепи, В/м/с
19.7±2,5%
Искажение в рабочем положений измеренное при 12 Гц с возбуждением 0,7 дюйм/сек межпиковым
<0,1%
Рабочее положение от горизонтали, град.
90
Допускаемый угол наклона от рабочего положения, град.
≤20
Масса подвижной части, г
11,2±2,5%
Перемещение катушки межпиковое, мм
1,52
Рабочий диапазон температур, C
от -40° до +80°
Диаметр геофона, мм
25,4
Высота геофона, мм
33,0
Масса геофона, г
≤87,6

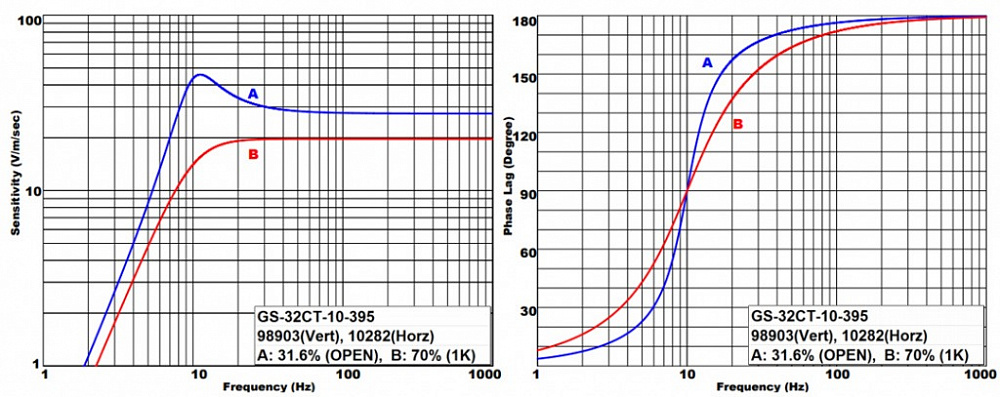

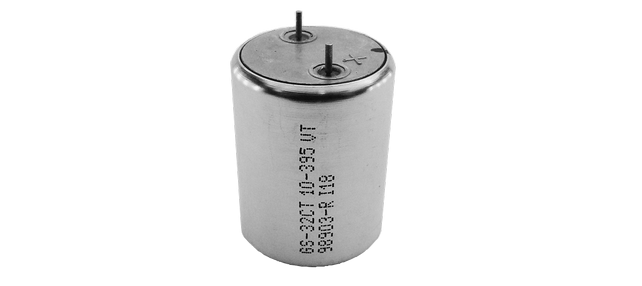

Фото/видео галерея Геофон GS-32CT
