Станция микросейсмического мониторинга SGD-SME TAIGA U

Классификационный номер ET.01.02.01.03.02-001.301
Есть поставщики Связаться с поставщиками
Станция микросейсмического мониторинга SGD-SME TAIGA U

Станция микросейсмического мониторинга SGD-SME TAIGA U предназначена для определения сейсмических свойств грунтов методами "микросейсм", "спектральных отношений" и "сейсмических жесткостей". Работа производится в автономном режиме.

Сейсмостанция TAIGA U имеет универсальный бортовой модуль SGD-SME, способный работать с трехкомпонентными регистрирующими датчиками SGS-SME TAIGA, полевыми модулями сейсмостанции SGD-SET или скважинным зондом SGD-SLM GNOME.

Проведение работ методом сейсмомикрорайонирования необходимо для учета проявлений землетрясений при строительстве отдельных зданий и сооружений, т.к. данные регионального сейсмического районирования не могут учитывать конкретных инженерно-геологических условий и совпадение периода колебания сооружения и грунта в его основании.

Поставка оборудования возможна в различной комплектации:

  • Бортовой модуль SGD-SMU с двумя трехкомпонентными датчиками SGS-SME TAIGA
  • Бортовой модуль SGD-SMU с 12 полевыми модулями SGD-SET
  • Бортовой модуль SGD-SMU с 24 полевыми модулями SGD-SET
  • Бортовой модуль SGD-SMU со скважинным зондом SGD-SLM GNOME




Характеристики Станция микросейсмического мониторинга SGD-SME TAIGA U

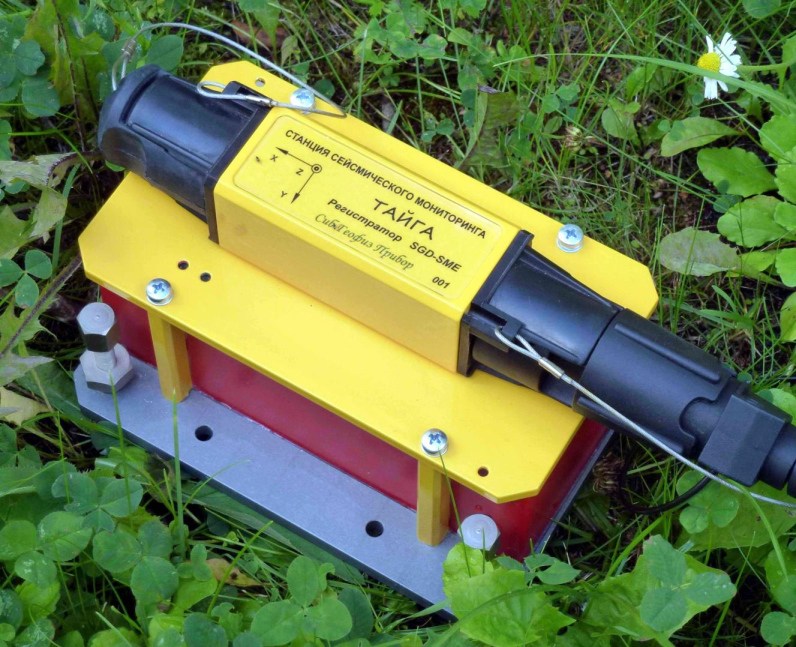

Модуль полевой:
Тип сейсмоприемника пьезоэлектрического
A1638
Количество каналов регистрации сейсмического сигнала
3
Уровень собственных шумов регистрирующего канала, при Ku=2000 и Fd=128Гц, мкВ
< 1,2
Коэффициент предварительного усиления регистрирующего канала, Ku
1, 5, 10, 20, 50, 100, 200, 250, 500, 1000 и 2000
Мгновенный динамический диапазон регистрации сигнала, дБ
> 110
Коэффициент подавления входного синфазного сигнала, дБ
> 85
Частотный диапазон регистрируемого сигнала (по уровню минус 3 дБ), Гц
0,1...30/0,1...25
Порядок ФНЧ
2/8
Неравномерность частотной характеристики не хуже, дБ
1.0
Частота квантования регистрируемого сигнала, Гц
128, 256, 512 и 1024
Коэффициент нелинейных искажений регистрирующего канала при Fd = 128Гц, %
< 0,001
Количество разрядов АЦП
24
Интерфейс передачи данных
специальный
Скорость передачи данных и команд управления, кбит/сек
2048
Максимальная длина линии связи, м
300
Напряжение питания, В
24 ... 50
Потребляемая мощность в дежурном режиме/режиме регистрации, Вт
0.4/1.0
Степень защиты по ГОСТ 14254-96 (МЭК 529-89 CEI 70-1 EN 60529)
IP67
Диапазон рабочих температур, °С
минус 40 ... +70
Габаритные размеры, мм
200(230*)х150х145
Масса, кг
2,7

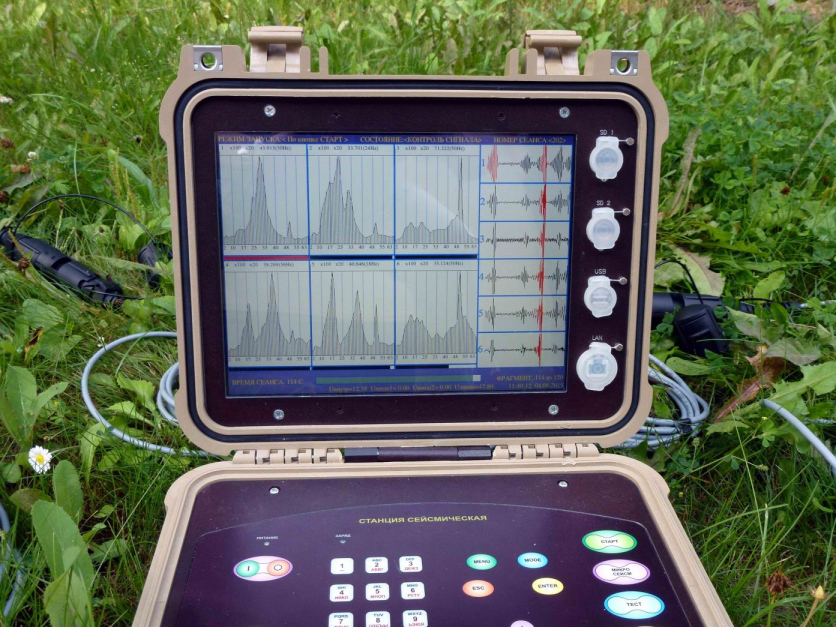

Модуль бортовой:
Максимальное количество каналов регистрации, при Fd = 1024 Hz или Fd = 1000 Hz
6 или 320
Количество линий связи для подключения полевых модулей (ПМ)
2
Максимальное количество ПМ подключаемых к одной линии связи
2 или 50
Скорость передачи данных и команд управления, кбит/сек
2048 или 8192
Режим регистрации данных
заданной длины/непрерывный
Продолжительность непрерывной регистрации данных, час
24
Управляющий микро-компьютер (микропроцессор)
Colibri T20 512MB IT
Операционная система
LINUX
Емкость энергонезависимого ЗУ типа SD Card для данных, ГБайт
≤ 32
Разрешение цветного графического дисплея NL10276BC24-21F, точек
1024•768
Интерфейс USB 2.0
1
Интерфейс ETHERNET 10/100 Мбит/с
1
Навигационная система GPS/GLONASS
есть
Номинальное выходное напряжение аккумуляторной батареи, В
12
Номинальная емкость встроенной аккумуляторной батареи, А•ч
8,5
Напряжение питания от сети переменного тока с частотой 47…63 Гц, В
187…264
Время заряда полностью разряженной аккумуляторной батареи, ч
≤ 14
Номинальное выходное напряжение для питания полевых модулей, В
48 ± 0,5
Напряжение питания от внешнего источника переменного тока, В
220 (187...264)
Напряжение питания от внешнего источника постоянного тока, В
12 (11…15)
Степень защиты по МЭК 529-89 CEI 70-1 EN 60529 (*транспортное положение)
IP66/ IP67*
Диапазон рабочих температур окружающей среды, °С
минус 30…+60
Габаритные размеры, мм
340•295•152
Масса, кг
8,5

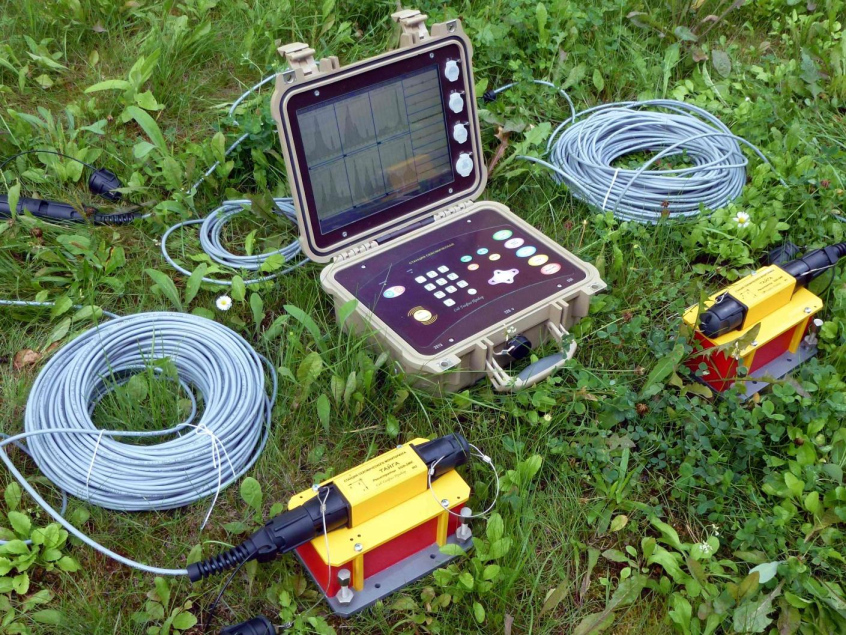

Фото/видео галерея Станция микросейсмического мониторинга SGD-SME TAIGA U
