Инженерная сейсмическая станция SGD-SEL

Классификационный номер ET.01.02.01.01.02-001.301
Есть поставщики Связаться с поставщиками
Инженерная сейсмическая станция SGD-SEL

Инженерная сейсмическая станция SGD-SEL предназначена для проведения инженерных геофизических исследований методами преломленных волн, общей глубинной точки, скользящих контактов и т.п.

Сейсмостанция с цветным графическим дисплеем и интерфейсом для подключения цифрового скважинного зонда SGD-SLM “GNOM” может работать со взрывными, электромагнитными импульсными (типа «кувалда» или «падающий груз») источниками возбуждения сейсмических колебаний.

Сейсмостанция выпускается в трех исполнениях:

SGD-SEL12UB – 12 каналов регистрации

SGD-SEL24UB – 24 канала регистрации

SGD-SEL48UB – 48 каналов регистрации


Характеристики Инженерная сейсмическая станция SGD-SEL
Количество каналов регистрации сигнала (12UB/24UB/48UB)
12/24/48
Кол-во дополнительных (служебных) каналов регистрации
2
Уровень собственных шумов регистрирующего канала, при Ku=128, Т=2мс
<0,12 мкВ
Максимальное напряжение входного сигнала
±2,5В
Входное сопротивление регистрирующего канала
>20 кОм
Коэффициент предварительного усиления регистрирующего канала, Ku
1,2,4,8,16,32,64,128,256 и 512
Мгновенный динамический диапазон регистрации сигнала
>115 дБ
Коэффициент взаимных влияний между регистрирующими каналами
>115 дБ
Коэффициент подавления входного синфазного сигнала
>100 дБ
Частотный диапазон регистрируемого сигнала (по уровню минус 3 дБ)
0...245 (490, 980,1960,3920) Гц
Период квантования регистрируемого сигнала
2, 1, 0.5, 0.25 и 0.125 мс
Коэффициент нелинейных искажений регистрирующего канала
<0,001%
Количество разрядов АЦП
24
Максимальная длительность регистрации сейсмического сигнала
64000 отсчётов или (8….128) сек
Ёмкость ЗУ данных
32 Гбайт
Время опережения начала регистрации сигнала
От 0 до 32 мс
Тип графического дисплея
TFT 8,4“
Разрешение графического дисплея
800х600 точек
Тип клавиатуры
герметичная, шильд
Управляющий компьютер (микропроцессор)
Colibri iMX6 Solo
Тип встроенной аккумуляторной батареи
LiCoO2
Номинальное выходное напряжение
14,6 В
Номинальная емкость встроенной аккумуляторной батареи (12UB/24UB/48UB)
14 А-ч /14 А-ч /28 А-ч
Продолжительность непрерывной работы от встроенной аккумуляторной батареи(12UB/24UB/48UB)
20….32 часа/15….22 часа/24….32 часа
Время заряда полностью разряженной аккумуляторной батареи
7 часов
Напряжение питания/заряда от источника переменного тока «50/60 Гц»
85….264 В
Напряжение питания от внешнего источника постоянного тока
10,5…15Вт
Максимальная потребляемая мощность от внешнего источника постоянного тока (12UB/24UB/48UB)
10 Вт/13 Вт/16 Вт
Степень защиты по ГОСТ 14254-96 (*транспортное положение)
IP64/IP67
Диапазон рабочих температур
-30 ... +50°C
Габаритные размеры
340*295*152 мм
Масса (12UB/24UB/48UB)
5,3 кг/ 5,4 кг/ 6,7 кг

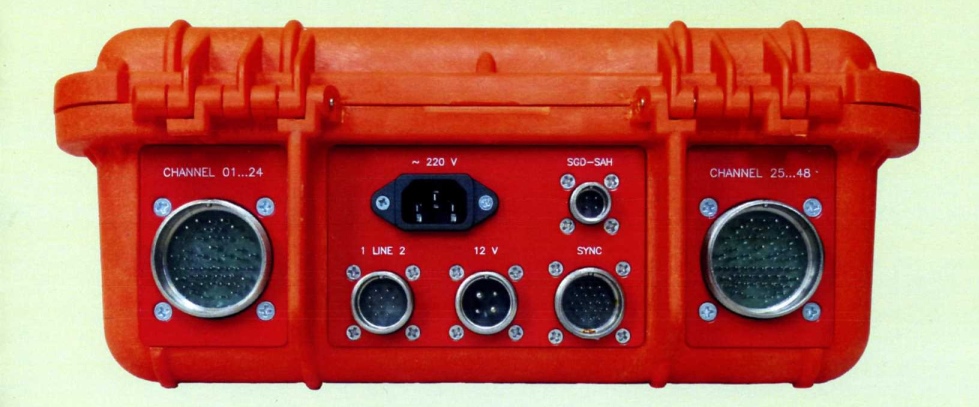

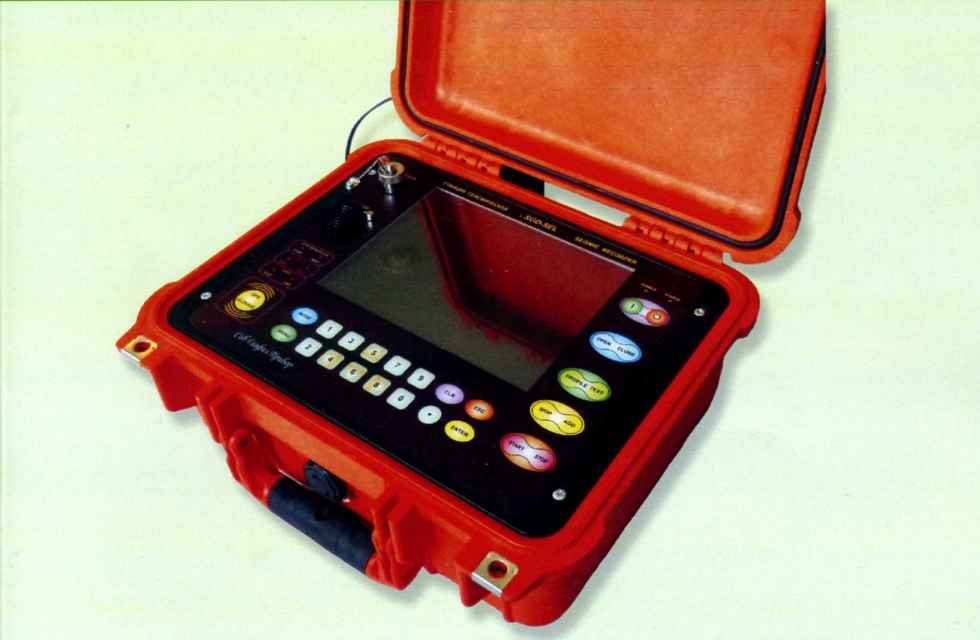

Фото/видео галерея Инженерная сейсмическая станция SGD-SEL
