Цифровая многоканальная инженерная сейсмостанция ЛАККОЛИТ-ХМ4

Классификационный номер ET.01.02.01.01.01-001.306
Есть поставщики Связаться с поставщиками

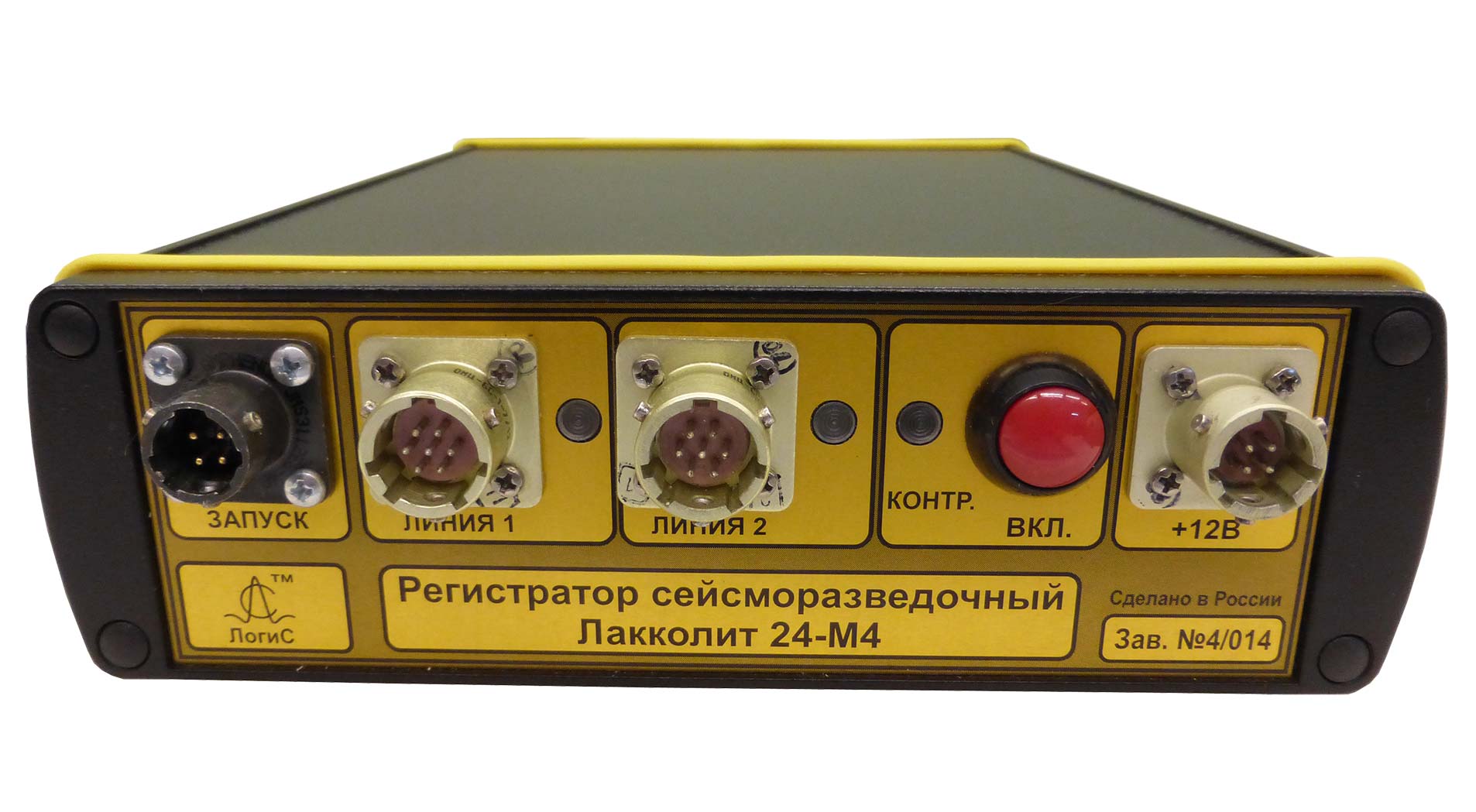

Цифровая многоканальная инженерная сейсмостанция ЛАККОЛИТ-ХМ4

Лакколит-XM4 – новое поколение популярной сейсмостанции, предназначенная для выполнения работ МОВ - ОГТ, MASW, ВСП и МСП. По сравнению с предыдущими версиями, в M4 вырос мгновенный динамический диапазон до 130 дБ, увеличилась длина записи до 40 500 отсчетов, снизился уровень собственных шумов. Сейсмостанция выпускается в трёх исполнениях:

  • Лакколит-24М4 – базовая версия на 24 канала регистрации
  • Лакколит-24М4 – 24 канала с коммутатором ОГТ/MASW на 48 каналов
  • Лакколит-48М4 – 48 каналов регистрации

Все Лакколит-XM4 имеют 2 разъёма Ethernet 100BASE-TX, который позволяет объединять сейсмостанции в единую сеть с количеством каналов до 1 024 и скоростью передачи данных в единой сети до 100 Мбит/с. Отображение результатов и дополнительная обработка данных в полевых условиях производится с помощью ноутбука, планшета с OS Windows или специализированного защищенного блока управления.


Характеристики Цифровая многоканальная инженерная сейсмостанция ЛАККОЛИТ-ХМ4
Тип станции
Линейная
Количество каналов, шт.
блоки на 24 или 48 каналов с возможностью объединения до 1 024 каналов
Наличие электронного коммутатора
опционально в 24-канальной станции
Разрядность АЦП
32 бит
Мгновенный динамический диапазон
130 дБ
Коэффициент взаимного влияния между каналами
120 дБ
Коэффициент усиления предварительного усилителя
0, 16, 36 ±1% дБ
Коэффициент передачи
2.16*10-3 мкВ/ед.ацп
Период дискретизации
0.0625, 0.125, 0.25, 0.5, 1, 2, 4 мс
Диапазон регистрируемых частот
1 - 6 608 Гц
Максимальная длина записи
40 500 отсчетов
Настраиваемое время задержки регистрации (предзапуска)
в диапазоне ±512 отсчётов
Эффективное напряжение шумов, приведенное ко входу, при сопротивлении источника сигнала не более 2 кОм в полосе частот 500 Гц
0.17 мкВ
Коэффициент нелинейных искажений
0.0008 %
Коэффициент взаимного влияния между каналами
120 дБ
Коэффициент подавления синфазного сигнала
120 дБ
Затухания фильтра низких частот на частоте Найквиста
140 дБ
Потребляемая мощность 24М4
3 Вт
Потребляемая мощность 24М4ОГТ48
3.5 Вт
Мощность потребляемая боком управления
7.8 Вт
Система питания: внешняя аккумуляторная батарея
8,4 - 15,6 В
Диапазон рабочих температур
-30 ÷ +50 °С
Масса бортового комплекса
1,26 кг (24к)
Габаритные размеры бортового комплекса, мм
250×170×55 (24к)
Управление
ноутбук/планшет/внешний блок управления
Интерфейс передачи данных
Ethernet 100BASE-TX
Гарантия
18 месяцев
