Переносная установка статического зондирования грунтов ПУСЗ-1М

Классификационный номер ET.01.01.02.01.02.02-001.299

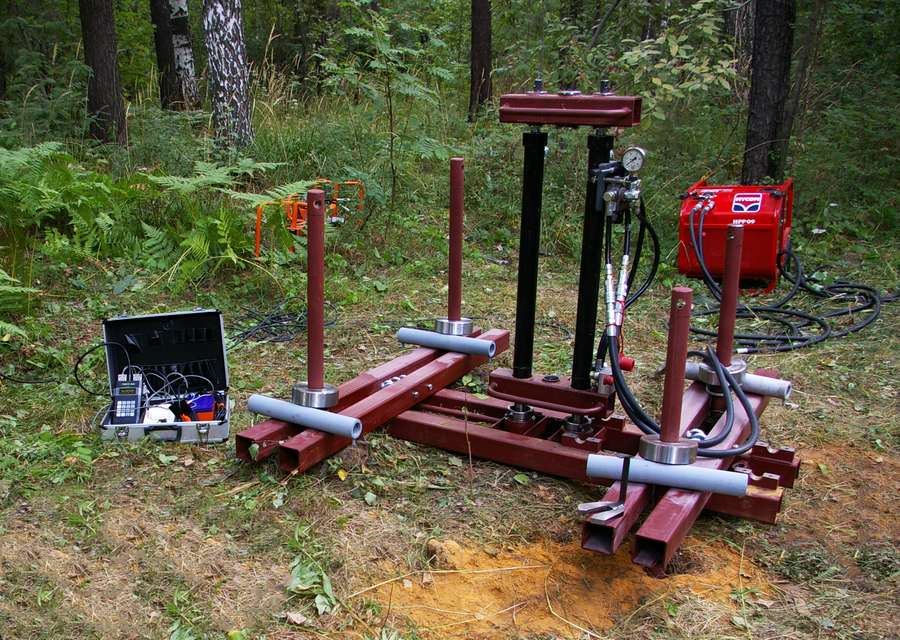

Переносная установка статического зондирования грунтов ПУСЗ-1М

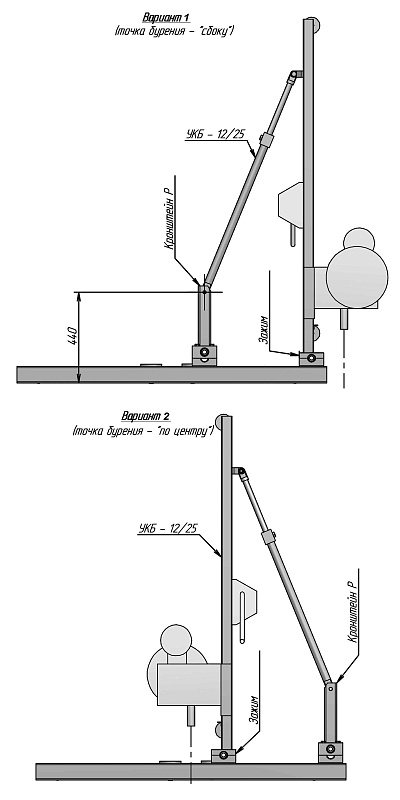

Переносная установка статического зондирования (ПУСЗ-1М) предназначена для испытания грунтов статическим зондированием и бурения геологических скважин шнеком (Ø 60 мм) или колонковым способом, для отбора проб грунтов при инженерно-геологических изысканиях.

Установка относится к «легкому» типу по усилию вдавливания до 50 кН.

Установка может использоваться как в полевых, так и в стеснённых условиях, например, в подвальных помещениях или в местах недоступных для автомобильной техники.

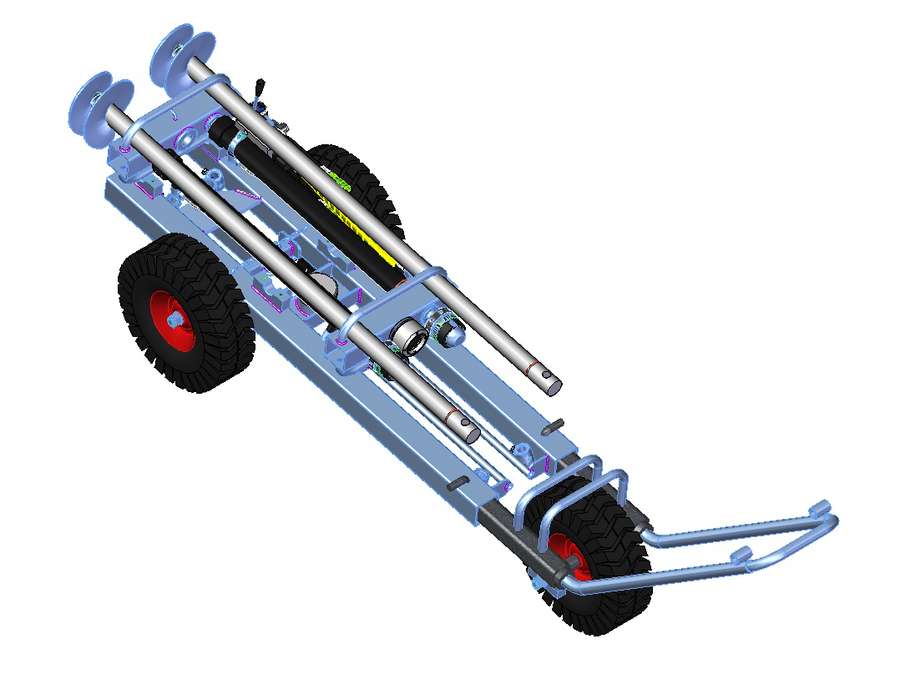

Перемещение установки по площадке осуществляется вручную, с помощью подкатных тележек, которые входят в состав установки.

При зондировании грунтов на установке ПУСЗ-1М может использоваться любой из комплектов аппаратуры для статического зондирования грунтов, выпускаемых предприятием Геотест (ТЕСТ-К2М, ТЕСТ-12, ТЕСТ-К4М и ТЕСТ-К4М CTPU).


Характеристики Переносная установка статического зондирования грунтов ПУСЗ-1М
Габаритные размеры без анкеров и упоров (в задвинутом положении штоков), мм
1500х360х1150
Габаритные размеры без анкеров и упоров (в выдвинутом положении штоков), мм
1500х360х1750
Ход штоков гидроцилиндров, мм
600+30
Предельно допустимое давление в гидросистеме, МПа
25
Тип быстроразъёмных соединений
2FFN-06 ISO 16028 (FIRG 3/8’’)
Усилие на наголовнике при погружении штанг, кН
42
Усилие на наголовнике при извлечении штанг, кН
61
Расход гидравлической жидкости, л/мин
12
Длина и диаметр штанг (LxD), мм
800х36 (1000х36)
Длина анкера и диаметр винтовой лопасти (LxD), мм
1600х200
Максимальная глубина постановки анкера, мм
1300
Диапазон температур эксплуатации и хранения, °С
от -25 до +50
Масса комплекта (без учёта подкатных тележек), кг
170

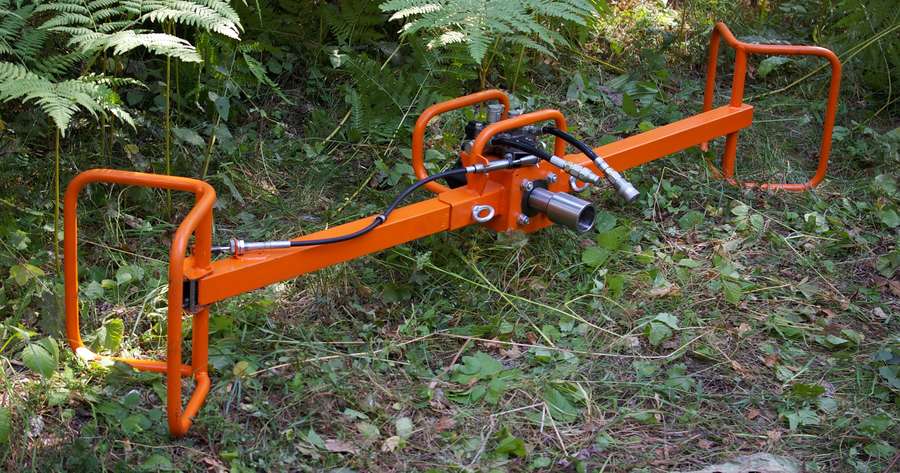

Фото/видео галерея Переносная установка статического зондирования грунтов ПУСЗ-1М
