Применение

Устройство заземления автоцистерн УЗА-М предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе горючих и легковоспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов слива-налива при нарушении цепи заземления.

Особенности

• простое применение и ввод в эксплуатацию;
• большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб).

Устройство, принцип работы

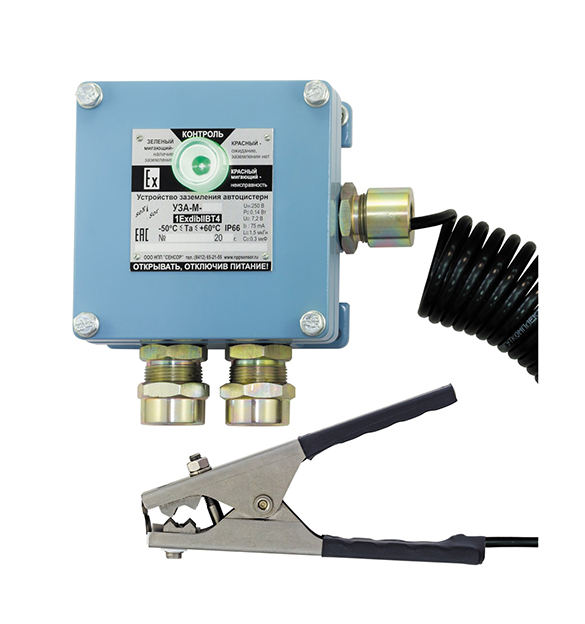

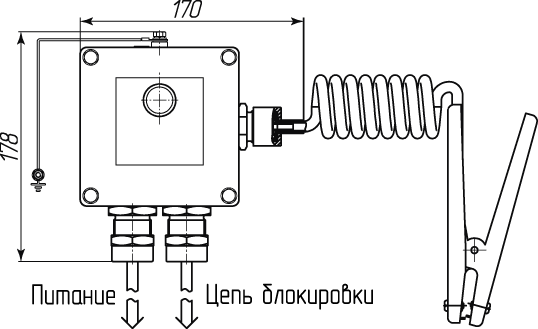

Устройство заземления представляет собой литой взрывозащищенный корпус из алюминиевого сплава с антикоррозионным покрытием, с индикатором на лицевой стороне. Индикатор имеет угол обзора 180° в вертикальной и горизонтальной плоскостях, и позволяет проводить визуальный контроль состояния цепи заземления заземляемого объекта по цвету свечения индикатора.

• С правой стороны блока находится кабельный ввод для подключения заземляющего проводника.
• Снизу устройства располагаются кабельные вводы, для подачи питания и подключения исполнительных устройств или контроллеров управления операцией слива – налива.

Устройство заземления определяет сопротивление между контактами клещей заземления и, в случае если сопротивление находится в допустимом диапазоне, переключает реле. Индикатор состояния на корпусе устройства заземления отображает режим работы и состояние цепи заземления:

• красный цвет – ожидание подключения;
• мигающий зеленый цвет – сопротивление цепей заземления находится в исправном состоянии.

Измерение сопротивления цепи заземления производится на переменном напряжении, что исключает образование окисления при повышенной влажности и нарушение контакта между объектом заземления и клещами заземления.
